Оформление чертежей в студенческих работах: правила, ГОСТ и ЕСКД

Правильное оформление чертежа – обязательное условие при сдаче курсовой или дипломной работы. Если ошибиться с форматом, масштабом, шрифтом и даже размером линий, проект не примут. Объясняем, какие требования к оформлению чертежей выставляют белорусские колледжи и вузы.

Содержание:

1. Какие студенты делают чертежи
2. Правила оформления в РБ
3. Спецификация и пояснительная записка

Какие студенты делают чертежи

Во время учебы с чертежами сталкиваются студенты многих специальностей, особенно технических и творческих, связанных с проектированием и визуализацией.

Инженерные специальности:

• Машиностроение. Изображение деталей, сборочных единиц, механизмов и машин.
• Строительство. Создание архитектурно-строительных зданий, сооружений, инженерных сетей.
• Авиа- и ракетостроение. Проектирование летательных аппаратов и их компонентов.
• Судостроение. Разработка устройства судов и морских конструкций.
• Приборостроение. Создание графики приборов, измерительных устройств и систем автоматизации.
• Электротехника и электроэнергетика. Разработка схем электрических соединений, компоновки оборудования.
• Радиотехника и телекоммуникации. Создание схем электронных устройств и систем связи.
• Автоматизация и управление. Разработка схем автоматизированных систем управления.
• Робототехника. Проектирование механических частей роботов и их сборочных единиц.
• Металлургия. Разработка металлургического оборудования и оснастки.
• Транспорт (железнодорожный, автомобильный). Проектирование подвижного состава, транспортной инфраструктуры.

Архитектурные и дизайнерские специальности:

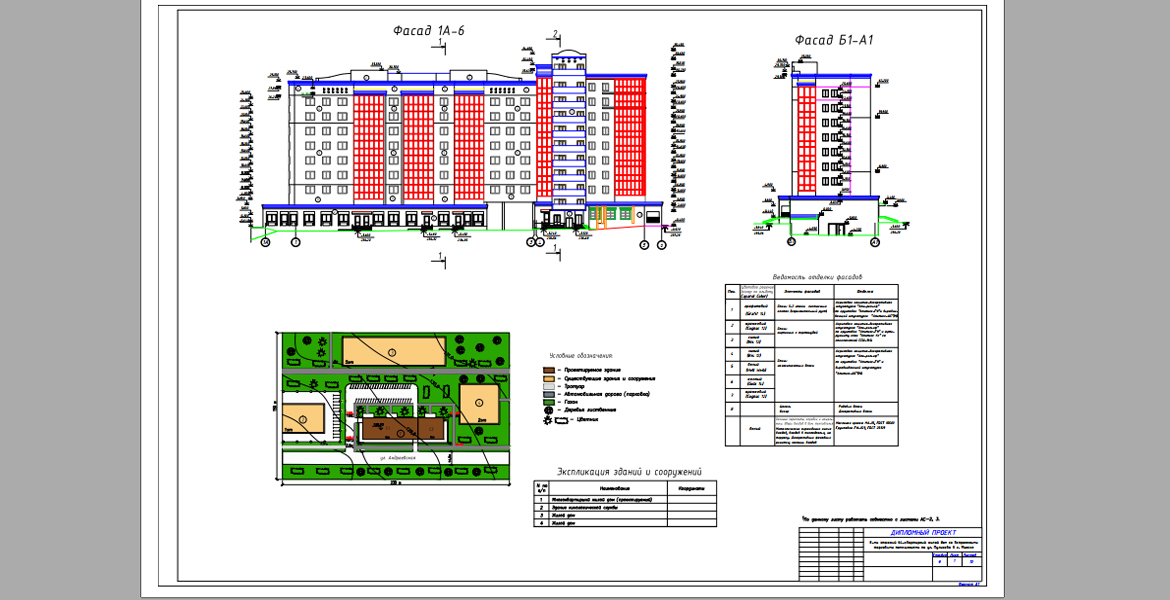

• Архитектура. Разработка зданий, планов, фасадов, разрезов.
• Дизайн (интерьера, промышленный, графический, одежды и др.). Создание эскизов, планов, разверток, технических рисунков и изображение изделий.
• Ландшафтный дизайн. Разработка планов благоустройства территорий, дендропланов.

Также с заданиями работают будущие геодезисты и картографы, создавая топографические планы, карты и профили местности. Учащиеся специальности «Землеустройство и кадастры» разрабатывают графические материалы земельных участков. Студенты, которые учатся на реставраторов, выполняют обмерные чертежи объектов культурного наследия.

Правила оформления в РБ

Чертежи являются инструментом для визуализации и передачи технических идей, ключевым элементом для исполнения проекта, поэтому их оформлению уделяется большое внимание.

Форматы и масштабы

Правила оформления регулируются методической литературой учебного заведения, научным руководителем диплома или курсовой, а также государственными стандартами.

По ГОСТу, для оформления чертежей используются определенные форматы листов и масштабы рисунков. При работе с размерами принято обращаться к ГОСТу 2.301-68 и ГОСТу 2.302-68.

Первый стандарт отвечает за формат листов. Для оформления есть 5 основных размеров: А4, А3, А2, А1, А0. Первый – самый маленький и распространенный, им часто пользуются, когда работу нужно вставить в текстовую часть. На формат А1 и реже А0 выносят графические элементы, расположенные в разделе с приложениями.

Второй ГОСТ регулирует масштаб изображения. Выбирается в зависимости от сложности и размеров объекта, обеспечивая четкость и читаемость элементов. Так, для мелких деталей или микросхем используются масштабы увеличения: 2:1, 2.5:1, 4:1, 5:1, 10:1 и т.д., а для крупной графики, например, архитектурных планов, рекомендуют уменьшения: 1:2, 1:2.5, 1:4, 1:5, 1:10 и т.д.

Рамка и штамп

Оформление рамки чертежа нужно для того, чтобы отделить край листа от изображения. Это сплошная толстая линия, расположенная на расстоянии 20 мм от левого края и по 5 мм с остальных сторон. Больший отступ слева нужен, чтобы подшить страницу, не задев рисунок.

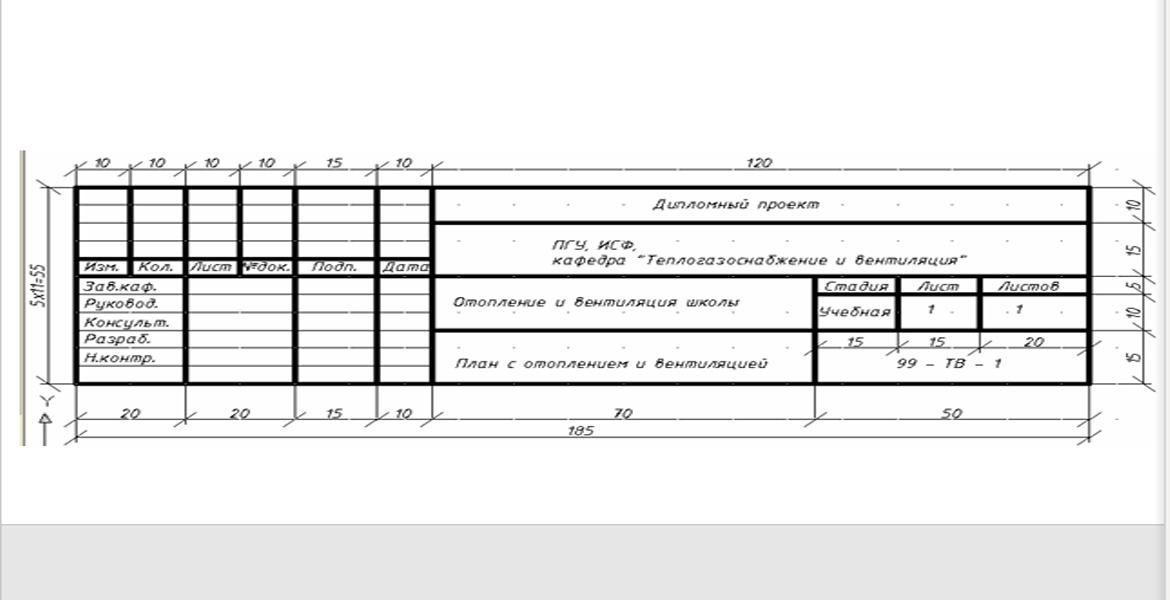

Штамп или основная надпись располагается в правом нижнем углу листа. Как правило, в ней указаны: наименование изделия (детали, сборочной единицы), обозначение документа (номер), материал (для деталей), литера «У» – для учебных работ, масштаб, фамилия студента и преподавателя, дата и подписи, название учебного заведения и кафедры, порядковый номер листа и общее количество листов. Форма и размеры основной надписи зависят от типа документа и могут регулироваться методическими указаниями конкретного учебного заведения.

Линии, разрезы и сечения

При оформлении чертежей особое внимание уделяют линиям контуров и начертаний изображения. Согласно ГОСТу 2.303-68, можно использовать 6 типов линий, у каждой из которых свое предназначение:

1. сплошная толстая основная – для видимых контуров и линий обводки;
2. сплошная тонкая – для размерных и выносных линий, линий штриховки, линий-указателей, контуров наложенных и вынесенных сечений;
3. волнистая – для линий обрыва и разграничения видов и сечений;
4. штриховая – для невидимых контуров;
5. штрихпунктирная тонкая – для осевых и центровых линий;
6. штрихпунктирная утолщенная – для линий, обозначающих поверхности, подлежащие термообработке или покрытию.

Толщина линий одного типа должна быть одинаковой на всем проекте. Рекомендуемая толщина основной линии – 0,8-1,0 мм, тонкие должны быть в 2-3 раза тоньше основной.

Изображения в зависимости от их содержания разделяются на виды, разрезы, сечения, последние в свою очередь регламентируются ГОСТом 2.305-2008.

Разрезы и сечения обозначают прописными русскими буквами (например, А-А, Б-Б), а направление указывают стрелками.

Разрез – это изображение предмета, мысленно рассеченного одной или несколькими плоскостями. Разрезы бывают:

• горизонтальные;
• фронтальные;
• профильные.

Сечение – это изображение фигуры, которая получается при мысленном рассечении предмета плоскостью. По расположению сечения разделяются на вынесенные, которые располагают за контуром изображения детали на любом месте поля в рамках чертежа, и наложенные – непосредственно на видах.

Шрифты и надписи

Все надписи выполняются шрифтом по ГОСТу 2.304-81. Рекомендуемый размер шрифта для основной надписи – 3,5 или 5 мм, для размерных чисел и других надписей – 2,5 или 3,5 мм.

При необходимости нужно приводить поясняющие надписи, примечания и технические требования на поле (над основной надписью).

Спецификация и пояснительная записка

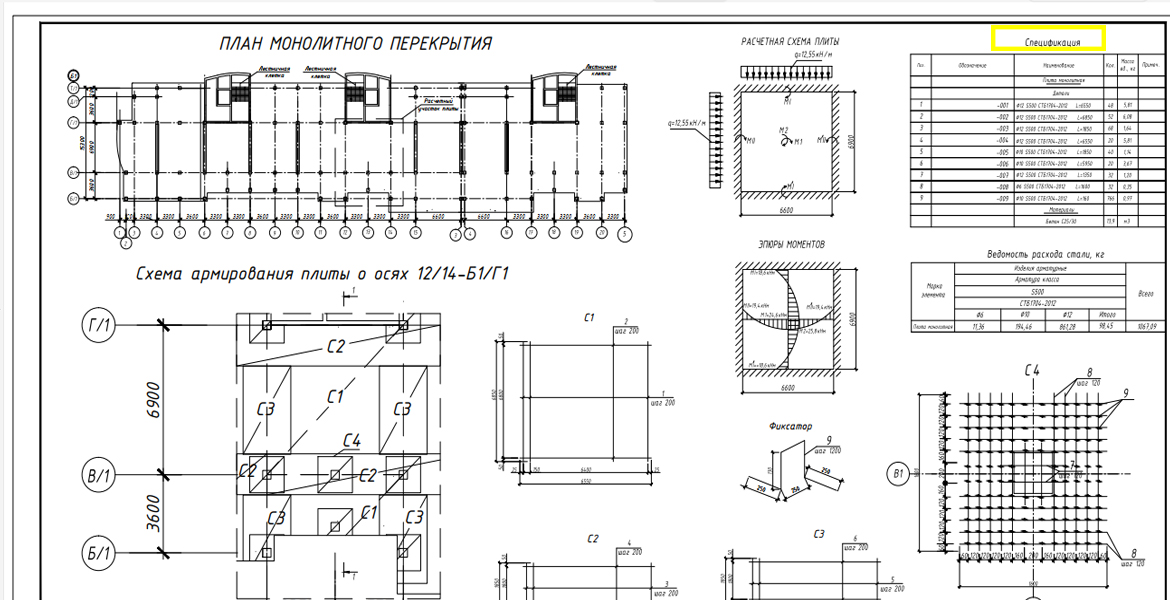

Спецификация – это подробное описание стандартов, которым соответствует чертеж: детали, компоненты, изделия, узлы и т.д.

Пояснительная записка помогает читателю понять содержание и назначение графического материала. Обычно в ней указывают:

• Заголовок. Поясняет, к чему относится записка, например, «Пояснительная записка к сборочному чертежу редуктора».
• Обозначение. Прописывается информация, которая приведена в основной надписи (штампе).
• Наименование изделия (детали, сборочной единицы). Полное название того, что изображено.
• Назначение. Описывается, для каких целей предназначен данный чертеж, например, «для определения габаритных размеров и порядка сборки редуктора», «для изготовления детали» и т.д.

Далее нужно привести описание изображения. Для проектов деталей следует описать форму, основные элементы, отверстия, пазы, резьбы и другие конструктивные особенности, указать материал. Для сборочных  - перечисляют узлы и детали, которые входят в сборочную единицу. Указывают их номера в соответствии со спецификацией, если она есть, описывают принцип действия или назначение единицы.
